中等負載機器人 MIMETIC 系列
MIMETIC 是中等負載級別中的工業機器人，擁有極佳工作范圍，先進的伺
服控制技術和超高的剛性手臂，極大的縮短了工作周期同時確保極高的產量。
功能特點
MIMETIC 可以保障您的未來規劃和生產投資，它是中等負載級工業機器人的全套解決方案。從 20 公斤 到 120 公斤 的精細細分負載。無論是搬運、機床上下料、噴涂、沖壓、碼垛、打磨、取件/包裝還是組裝/分裝，它都駕輕就熟去確保準確度和生產質量。您將游刃有余的選擇對應實際所需的機器人，以獲得更高的效率和經濟效益。
MIMETIC 所有系列采用了 LIKEPRECISION 技術，更高精度的關節部位減速器 RV 減速器 （Rotate Vector Reducer），即使在高速作業狀態下，機器人也能夠充分發揮其優勢。
成熟的智能化編程
MIMETIC 可使用視覺追蹤、力覺傳感器、自主學習及各種最新的的智能化程序
同類中的優異選擇
MIMETIC 可以完美匹配任何中等負載級應用情況，牢固的結構和動力強勁的電機讓它對各種任務都能駕輕就熟
適應幾乎所有任務
通過獨立開發的軟件包，可更加精準的找到您需求，出廠時即可全力以赴
適用于潮濕惡劣環境
MIMETIC系列的 SF50-K2178 基軸達到 IP 65 防護等級，防塵防水，手腕軸甚至達到 IP 67 防護等級

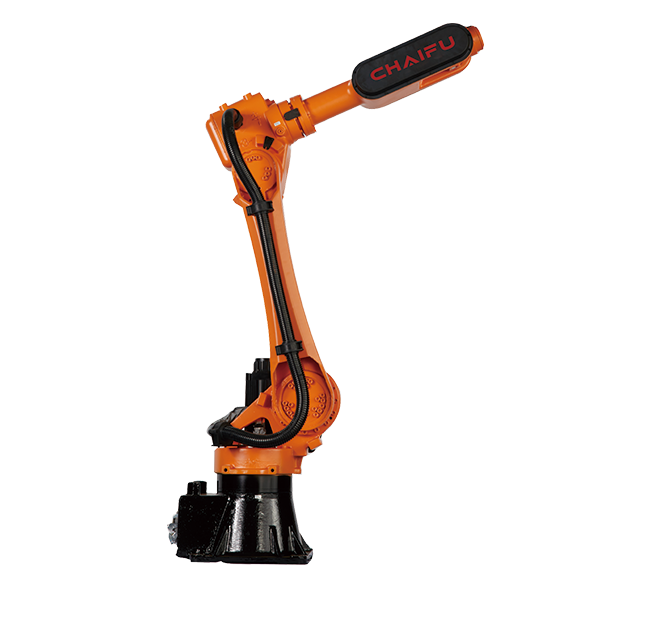

SF20-K1735機器人參數信息
活動半徑：
1735 mm
最大負載：
20 kg
重復精度：
± 0.05 mm
防護等級：
IP 65
* 由于技術不斷更新進步，技術參數及配置與實物差異之處以交機實物為準；
另，圖片上的機器可能包括附加設備

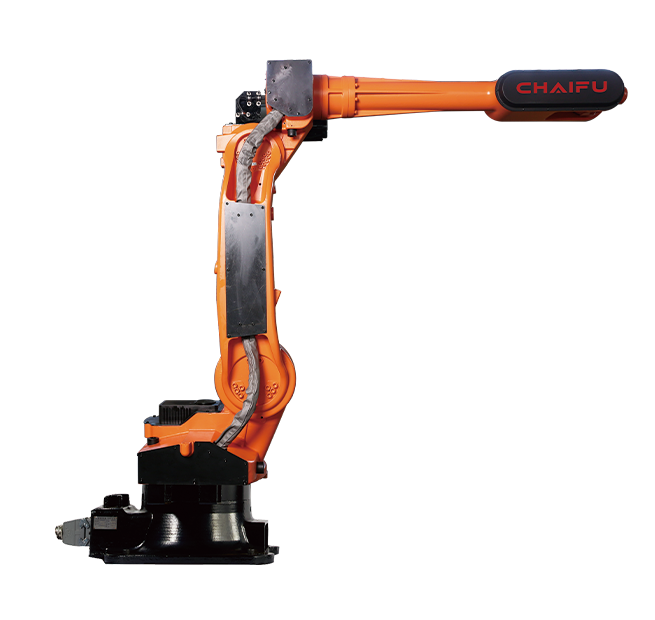

SF20-C2150機器人參數信息
活動半徑：
2150 mm
最大負載：
20 kg
重復精度：
± 0.08 mm
防護等級：
IP 65
* 由于技術不斷更新進步，技術參數及配置與實物差異之處以交機實物為準；
另，圖片上的機器可能包括附加設備

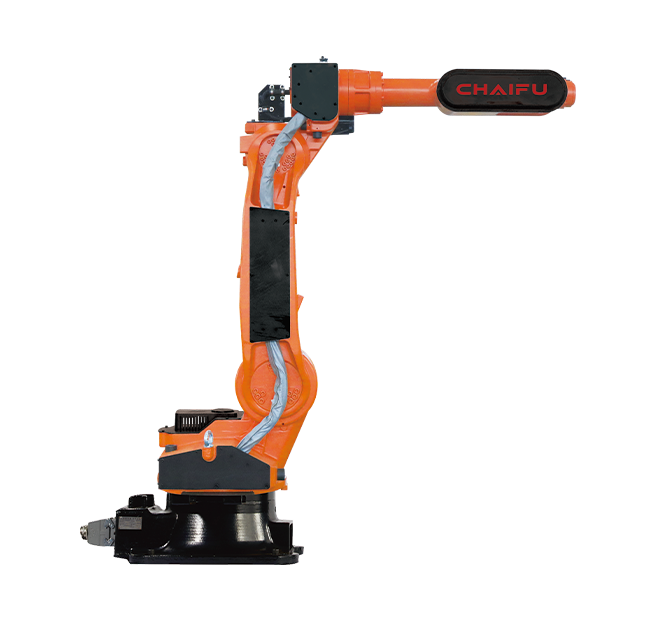

SF30-C1850機器人參數信息
活動半徑：
1850 mm
最大負載：
30 kg
重復精度：
± 0.08 mm
防護等級：
IP 65
* 由于技術不斷更新進步，技術參數及配置與實物差異之處以交機實物為準；
另，圖片上的機器可能包括附加設備

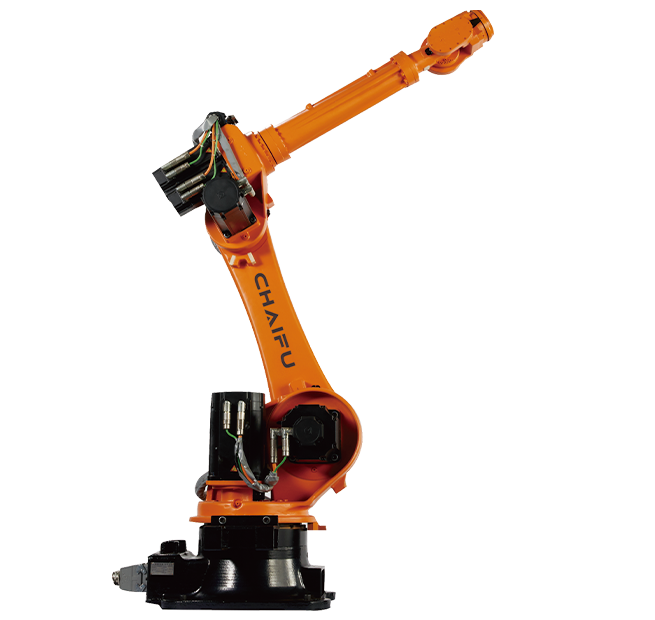

SF50-K2178機器人參數信息
活動半徑：
2178 mm
最大負載：
50 kg
重復精度：
± 0.16 mm
防護等級：
基軸 IP 65, 手腕軸 IP 67
* 由于技術不斷更新進步，技術參數及配置與實物差異之處以交機實物為準；
另，圖片上的機器可能包括附加設備

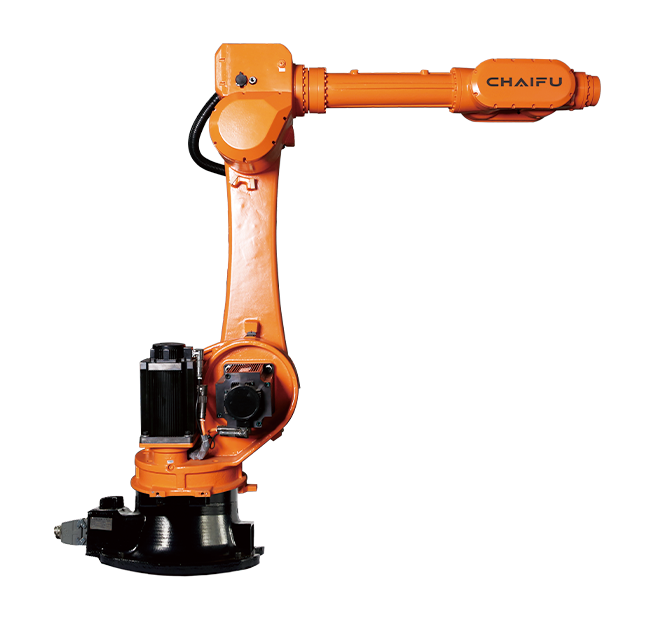

SF50-C2185機器人參數信息
活動半徑：
2185 mm
最大負載：
50 kg
重復精度：
± 0.08 mm
防護等級：
IP 65
* 由于技術不斷更新進步，技術參數及配置與實物差異之處以交機實物為準；
另，圖片上的機器可能包括附加設備

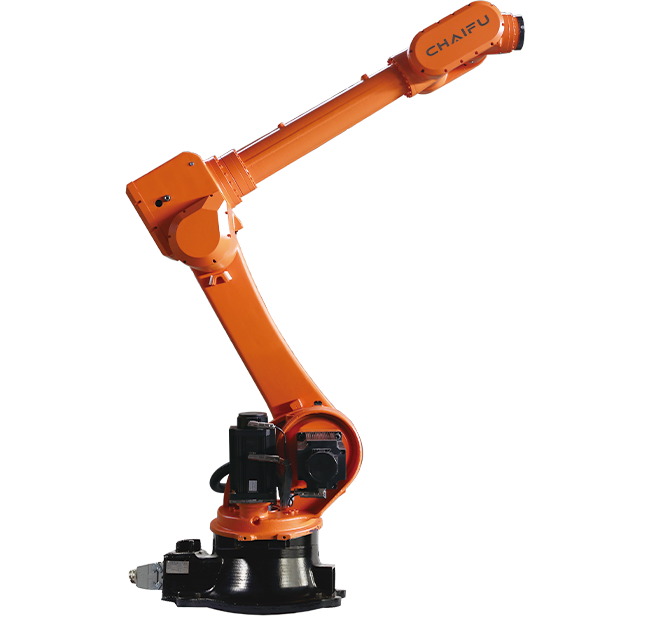

SF80-C2600機器人參數信息
活動半徑：
2600 mm
最大負載：
80 kg
重復精度：
± 0.08 mm
防護等級：
IP 65
* 由于技術不斷更新進步，技術參數及配置與實物差異之處以交機實物為準；
另，圖片上的機器可能包括附加設備

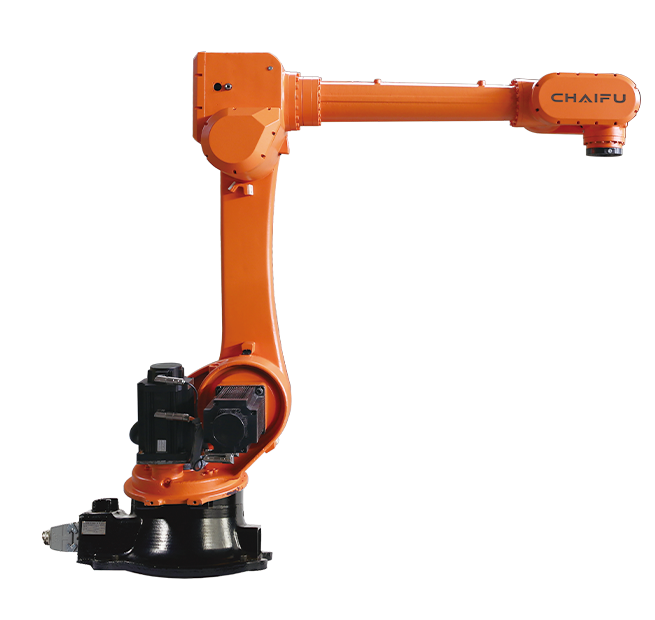

SF120-C2269機器人參數信息
活動半徑：
2269 mm
最大負載：
120 kg
重復精度：
± 0.08 mm
防護等級：
IP 65
* 由于技術不斷更新進步，技術參數及配置與實物差異之處以交機實物為準；
另，圖片上的機器可能包括附加設備
中等負載系列 MIMETIC 信息概覽
SF20-C1735 | SF20-C2150 | SF30-C1850 | SF50-K2178 | SF50-C2185 | SF80-C2600 | SF120-C2269 | ||
|---|---|---|---|---|---|---|---|---|
結構類型 | 垂直多關節型 | 垂直多關節型 | 垂直多關節型 | 垂直多關節型 | 垂直多關節型 | 垂直多關節型 | 垂直多關節型 | |
關節軸數 | 6軸 | 6軸 | 6軸 | 6軸 | 6軸 | 6軸 | 6軸 | |
最大活動半徑 | 1735mm | 2150mm | 1850mm | 2178mm | 2185mm | 2600mm | 2269mm | |
手部最大負載 | 20kg | 20kg | 30kg | 50kg | 50kg | 80kg | 120kg | |
重復定位精度 | ±0.05mm | ±0.08mm | ±0.08mm | ±0.16mm | ±0.08mm | ±0.08mm | ±0.08mm | |
驅動方式 | 使用AC伺服電機驅動 | 使用AC伺服電機驅動 | 使用AC伺服電機驅動 | 使用AC伺服電機驅動 | 使用AC伺服電機驅動 | 使用AC伺服電機驅動 | 使用AC伺服電機驅動 | |
最大動作速度 | J1軸 J2軸 J3軸 J4軸 J5軸 J6軸 | 135°/s 135°/s 135°/s 300°/s 300°/s 500°/s | 140°/s 140°/s 140°/s 350°/s 230°/s 250°/s | 170°/s 170°/s 170°/s 350°/s 230°/s 230°/s | 125°/s 125°/s 140°/s 200°/s 210°/s 290°/s | 109°/s 125°/s 140°/s 200°/s 210°/s 190°/s | 160/s 110°/s 120°/s 162°/s 180°/s 300°/s | 160/s 110°/s 120°/s 162°/s 180°/s 200°/s |
最大動作范圍 | J1軸 J2軸 J3軸 J4軸 J5軸 J6軸 | ±175° +68°/-150° +150°/-75° ±178° +135°/-125° ±720° | ±170° +100°/-157° +95°/-80° ±180° ±125° ±720° | ±175° +68°/-150° +150°/-75° ±178° ±125° ±720° | ±172° +72°/-140° +175°/-80° ±360° ±116° ±360° | ±172° +72°/-140° +175°/-78° ±360° +124°/-121° ±360° | ±172° +72°/-140° +160°/-78° ±360° ±120° ±360° | ±172° +72°/-140° +160°/-78° ±360° ±120° ±360° |
最大容許扭矩 | J4軸 J5軸 J6軸 | 42N·m 42N·m 23N·m | 42N·m 42N·m 23N·m | 42N·m 42N·m 23N·m | 185N·m 185N·m 126N·m | 185N·m 185N·m 126N·m | 360N·m 360N·m 186N·m | 360N·m 360N·m 186N·m |
容許慣性力矩 | J4軸 J5軸 J6軸 | 1.26kg·m2 1.26kg·m2 0.49kg·m2 | 1.26kg·m2 1.26kg·m2 0.49kg·m2 | 1.26kg·m2 1.26kg·m2 0.49kg·m2 | 12kg·m2 12kg·m2 9.6kg·m2 | 12kg·m2 12kg·m2 9.6kg·m2 | 52kg·m2 52kg·m2 26kg·m2 | 52kg·m2 52kg·m2 26kg·m2 |
防護等級 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | |
安裝環境 | 溫度 濕度 振動 其他 | 0-45℃ 95%RH以下 4.9m/s2以下 遠離電氣噪音源 | 0-45℃ 95%RH以下 4.9m/s2以下 遠離電氣噪音源 | 0-45℃ 95%RH以下 4.9m/s2以下 遠離電氣噪音源 | 0-45℃ 95%RH以下 4.9m/s2以下 遠離電氣噪音源 | 0-45℃ 95%RH以下 4.9m/s2以下 遠離電氣噪音源 | 0-45℃ 95%RH以下 4.9m/s2以下 遠離電氣噪音源 | 0-45℃ 95%RH以下 4.9m/s2以下 遠離電氣噪音源 |
底座尺寸 | 370*370mm | 396*396mm | 396*396mm | 573*629mm | 630*570mm | 573x629mm | 573x629mm | |
本體高度 | 1560mm | 1602.5mm | 1602.5mm | 1778mm | 1820mm | 1898mm | 1939mm | |
本體重量 | 206kg | 246kg | 228kg | 610kg | 550kg | 726kg | 720kg | |
放置方式 | 任意角度 | 任意角度 | 任意角度 | 任意角度 | 任意角度 | 任意角度 | 任意角度 | |
電源容量 | 3.25kVA | 3.8kVA | 3.8kVA | 5kVA | 5kVA | 5.5kVA | 5.5kVA | |
中等負載系列 MIMETIC 優勢
安裝位置自由
在單位面積的工作單元上保證了可靠性并節省空間和成本 MIMETIC 可以靈活地安裝在地面、墻壁和天花板上，或者甚至是以特定的角度實現安裝。
工作空間最大化
充分利用可用空間并以更高精度工作，能夠確保很高的準確度和生產質量。
在眾多工作環境下堅固耐用
可在 0° 到 45°C 整個溫度范圍內連續使用，24小時待命。
系統多樣性
通過各式各樣的獨立開發的軟件包，可更加精準的找到您需求。
核心技術
得益于 CHAIFU 擁有三大核心部件，在同行工藝屬里，MIMETIC 的購買價格更低。
極大的靈活性
通過所有元素的共同作用，縮短了軸和軸節拍時間，提升更高產量。
