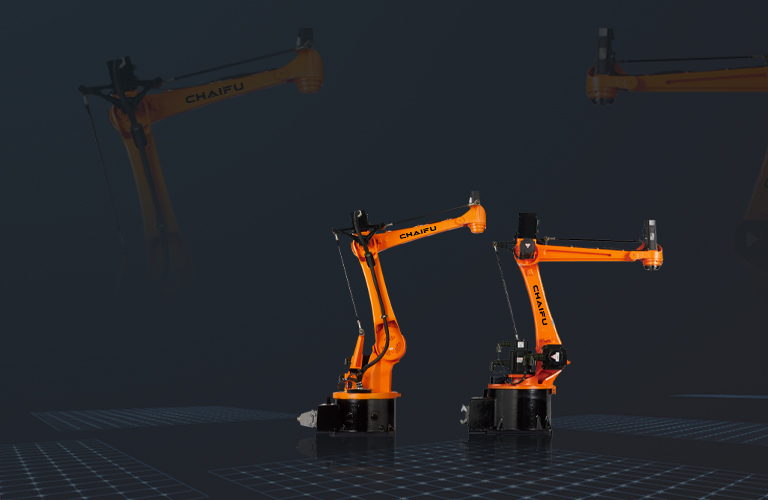

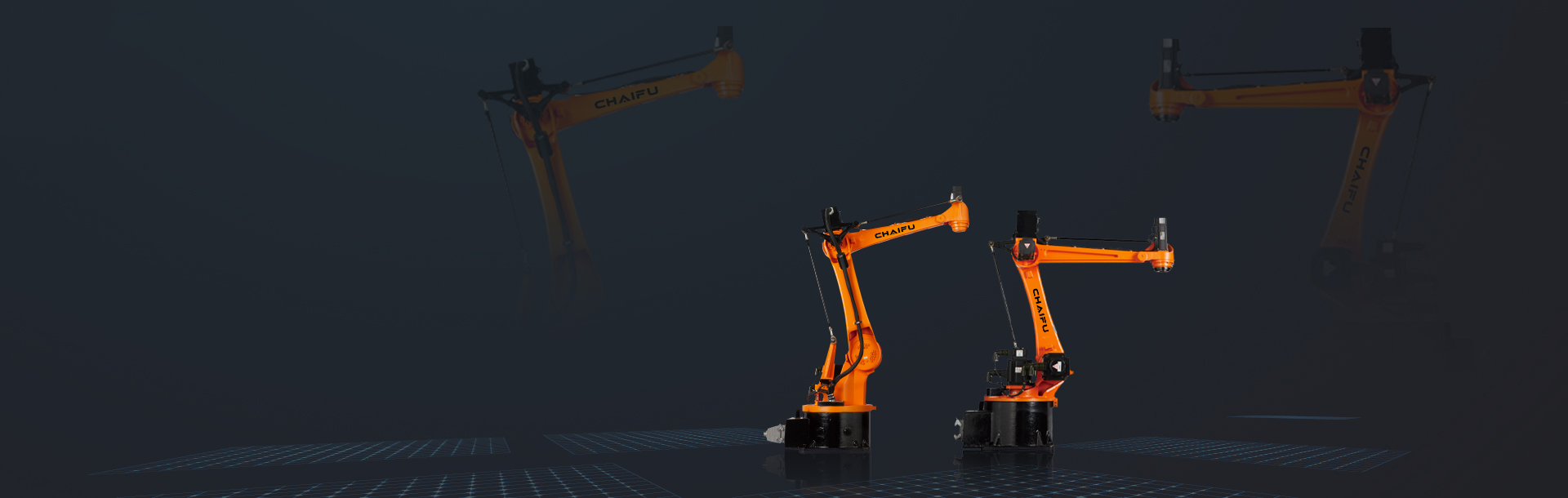

沖壓機器人 PRESS 系列
PRESS 是專為高速?zèng)_壓搬運設計的 CHAIFU 工業機器人，憑借極高的精度
和無與倫比的產量，SF PRESS 已成為沖壓搬運裝卸及碼垛的最佳生產力工具。
功能特點
PRESS 針優化了整體沖壓車間的效率和產能，通過不同組合可實現不同的應用，憑借 LIKEHEATTREATMENT 熱工技術，為每一次沖壓指令打下堅實的基礎。
PRESS 所有系列采用了 LIKEPRECISION 技術，更高精度的關節部位減速器 RV 減速器 （Rotate Vector Reducer）
即使在高速作業狀態下，機器人也能夠充分發揮其優勢。
持續的效益
PRESS運行成本低，所需保養支出少，可幫您顯著降低成本
高精度的作業
配合著出色的控制器運算，可執行多項精確的搬運、沖壓及碼垛任務
豐富的產品組合
從負載 8公斤 到 25公斤，保證了沖壓工藝范圍內更齊全、滿足更全規格的產品的多樣化需求
適用于潮濕惡劣環境
PRESS 系列基軸達到 IP 65 防護等級，防塵防水，手腕軸甚至達到 IP 67 防護等級，全天待命
SF8-K1400機器人參數信息
活動半徑：
1492 mm
最大負載：
8 kg
重復精度：
± 0.07 mm
防護等級：
基軸 IP 65，手腕軸 IP 67
* 由于技術不斷更新進步，技術參數及配置與實物差異之處以交機實物為準；
另，圖片上的機器可能包括附加設備

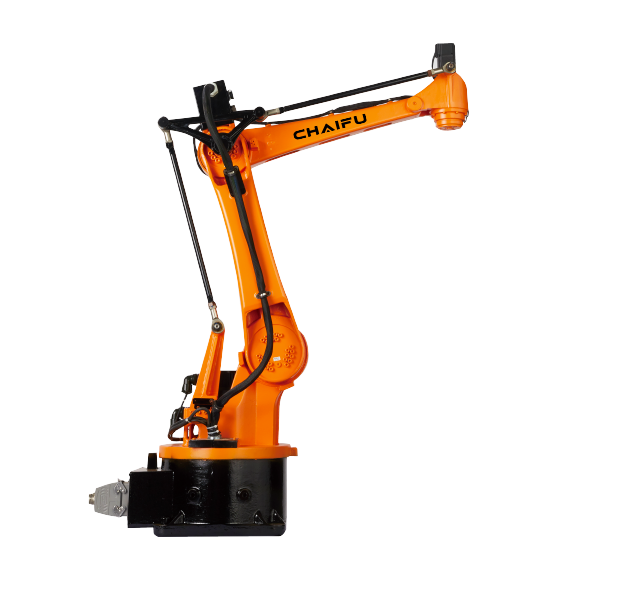

SF15-C1538機器人參數信息
活動半徑：
1538 mm
最大負載：
15 kg
重復精度：
± 0.08 mm
防護等級：
基軸 IP 65，手腕軸 IP 67
* 由于技術不斷更新進步，技術參數及配置與實物差異之處以交機實物為準；
另，圖片上的機器可能包括附加設備

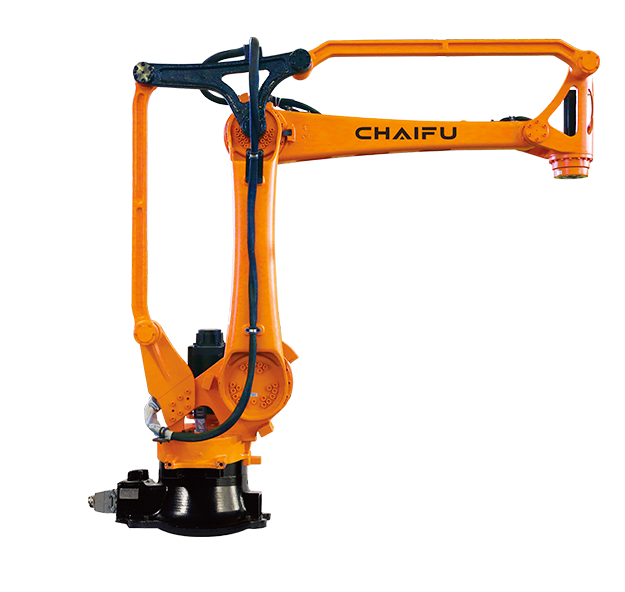

SF25-C1760機器人參數信息
活動半徑：
1760 mm
最大負載：
25 kg
重復精度：
± 0.08 mm
防護等級：
基軸 IP 65，手腕軸 IP 67
* 由于技術不斷更新進步，技術參數及配置與實物差異之處以交機實物為準；
另，圖片上的機器可能包括附加設備

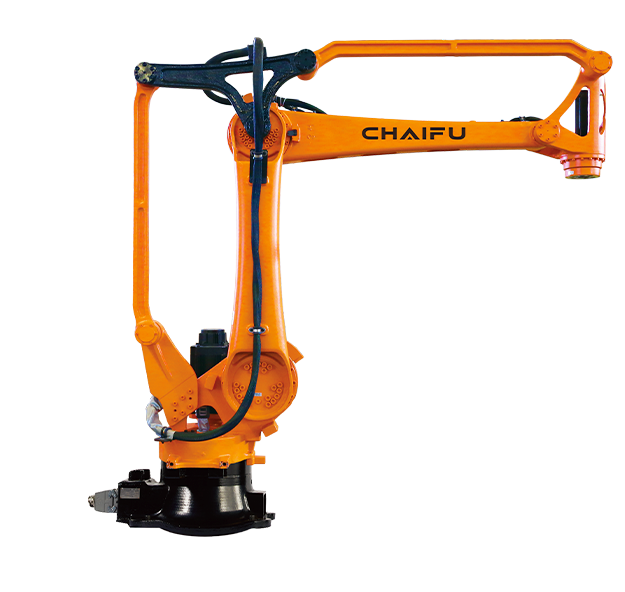

SF25-C1900機器人參數信息
活動半徑：
1900 mm
最大負載：
25 kg
重復精度：
± 0.08 mm
防護等級：
基軸 IP 65，手腕軸 IP 67
* 由于技術不斷更新進步，技術參數及配置與實物差異之處以交機實物為準；
另，圖片上的機器可能包括附加設備
沖壓系列 PRESS 信息概覽
SF8-K1400 | SF15-C1538 | SF25-C1760 | SF25-C1900 | ||
|---|---|---|---|---|---|
結構類型 | 垂直多關節型 | 垂直多關節型 | 垂直多關節型 | 垂直多關節型 | |
關節軸數 | 4軸 | 4軸 | 4軸 | 4軸 | |
最大活動半徑 | 1492mm | 1538mm | 1760mm | 1900mm | |
手部最大負載 | 8kg | 15kg | 25kg | 25kg | |
重復定位精度 | ±0.07mm | ±0.08mm | ±0.08mm | ±0.08mm | |
驅動方式 | 使用AC伺服電機驅動 | 使用AC伺服電機驅動 | 使用AC伺服電機驅動 | 使用AC伺服電機驅動 | |
最大動作速度 | J1軸 J2軸 J3軸 J4軸 J5軸 J6軸 | 150°/s 148°/s 195°/s 265°/s / / | 130°/s 130°/s 180°/s 300°/s / / | 130°/s 107°/s 135°/s 175°/s / / | 120°/s 140°/s 140°/s 305°/s / / |
最大動作范圍 | J1軸 J2軸 J3軸 J4軸 J5軸 J6軸 | ±160° +40°/-85° +35°/-70° ±360° / / | ±165° +40°/-82° +85°/-75° ±360° / / | ±175° +48°/-95° +80°/-75° ±360° / / | ±175° +48°/-95° +50°/-75° ±360° / / |
最大容許扭矩 | J4軸 J5軸 J6軸 | 28N·m / / | 196N·m / / | 882N·m / / | 882N·m / / |
容許慣性力矩 | J4軸 J5軸 J6軸 | 0.52kg·m2 / / | 0.52kg·m2 / / | 0.62kg·m2 / / | 0.62kg·m2 / / |
防護等級 | 基軸IP 65，手腕軸IP 67 | 基軸IP 65，手腕軸IP 67 | 基軸IP 65，手腕軸IP 67 | 基軸IP 65，手腕軸IP 67 | |
安裝環境 | 溫度 濕度 振動 其他 | 0-45℃ 95%RH以下 4.9m/s2以下 遠離電氣噪音源 | 0-45℃ 95%RH以下 4.9m/s2以下 遠離電氣噪音源 | 0-45℃ 95%RH以下 4.9m/s2以下 遠離電氣噪音源 | 0-45℃ 95%RH以下 4.9m/s2以下 遠離電氣噪音源 |
底座尺寸 | 342*342mm | 342*342mm | 370*370mm | 370*370mm | |
本體高度 | 1200mm | 1421mm | 1458mm | 1458mm | |
本體重量 | 132kg | 181kg | 260kg | 262.7kg | |
放置方式 | 任意角度 | 任意角度 | 任意角度 | 任意角度 | |
電源容量 | 2kVA | 2.5kVA | 3kVA | 3kVA | |
沖壓系列 PRESS 優勢
安裝位置自由
在單位面積的工作單元上保證了可靠性并節省空間和成本, PRESS 可以靈活地安裝在地面、墻壁和天花板上，或者甚至是以特定的角度實現安裝。
時間成本
SF PRESS的生產力是驚人的，可將 PRESS組合成高速自動化沖壓線，在單位時間產生巨大的效益。
在眾多工作環境下堅固耐用
可在 0° 到 45°C 整個溫度范圍內連續使用，24小時待命。
價格誘人
PRESS 擁有無比倫比的購買價格，能耗低，后期維護費用低。
可靠耐用
PRESS 堅固耐用的設計確保了可以隨時全力以赴。
核心技術
得益于 CHAIFU 擁有三大核心部件，在同行工藝屬里，PRESS 的購買價格更低。
